TM1637 Module d'affichage à LED Numérique 4 bits 7 Segments Tube d'anode

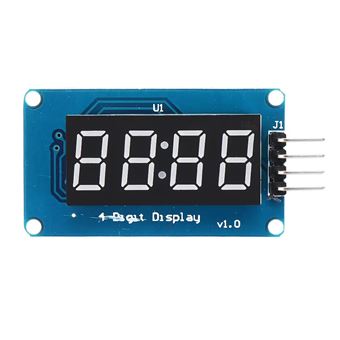

Le module est un module d'affichage à tube numérique à anode commune à 12 broches à 4 chiffres (0,36 pouce) avec points d'horloge. La puce pilote est TM1637. Seules 2 lignes de signal sont nécessaires pour permettre au micro-ordinateur monopuce de contrôler le tube numérique à 8 segments à 4 chiffres.

Les fonctionnalités du module sont les suivantes:

Le dispositif d'affichage est un tube numérique à anode commune à 4 chiffres à chiffres rouges
Tube numérique 8 niveaux de gris réglable
Le niveau d'interface de contrôle peut être 5 V ou 3,3 V
4 trous de positionnement de vis M2 pour une installation facile

Vue d'ensemble des routines de la bibliothèque:

1. Affichage de l'horloge: utilisez la minuterie 1 du MCU sur la carte mère pour chronométrer et laissez l'affichage à 4 chiffres.
2. Flux de nombres: 0 ~ 9, A, b, C, d, E, F et 16 autres caractères s'écoulent de droite à gauche.
3. Chronomètre: utilisez la minuterie 1 du MCU sur la carte mère pour chronométrer et utilisez le bouton pour réaliser la fonction chronomètre.

Matériel d'expérimentation:

Une carte mère compatible Catduino (pas familier avec le matériel open source peut être compris comme la carte de développement de microcontrôleur Atmega328P) et un câble mini USB;
1 module d'affichage numérique à tube à 4 chiffres;
4 lignes DuPont mâle à femelle pour connecter l'interface de contrôle du module et la carte de développement Catduino;

2. Connectez le Catduino avec mini USB. Si vous utilisez la carte mère pour la première fois, son USB vers un pilote série peut trouver les pilotes USB à partir des pilotes dans le répertoire IDE.

3. Rouvrez l'EDI et cliquez sur le bouton Ouvrir de la barre d'outils pour ouvrir la routine NumberFlow dans DigitalTube.
Sélectionnez le port série, le nom de la carte, cliquez sur le bouton Graver, vous pouvez graver. Cette routine peut faire circuler 16 caractères de 0 à 9, A, b, C, d, E, F, etc. de droite à gauche.
La fonction d'ajustement de l'échelle de gris du tube numérique est la fonction set () dans la classe TM1637, et le paramètre d'entrée est 0 ~ 7. Plus le nombre est élevé, plus la luminosité est élevée.
